Ventmann Circle 125 er en rund innsparklingsventil som blir en del av takflaten. Ventilen sparkles inn og males i samme farge som taket, slik at den runde fronten og luftspalten gir en diskret avslutning. Den kan brukes til tilluft og avtrekk, har tilkobling for Ø 125 mm kanal og krever en hullåpning på Ø 240 mm.
Ventilasjon som blir en del av taket

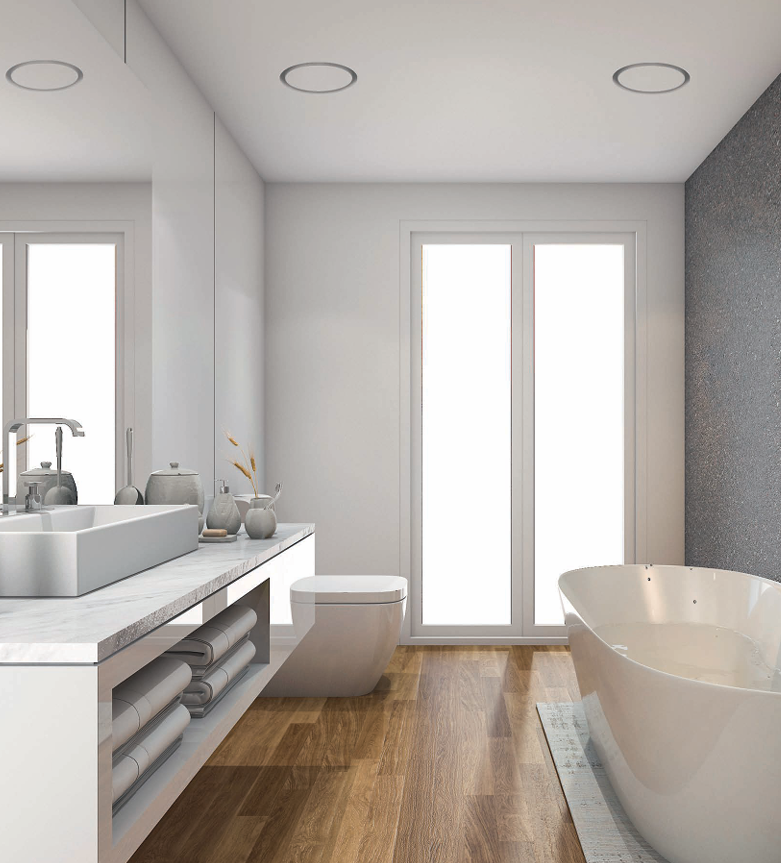

Når du bygger nytt eller pusser opp, er taket en stor del av helhetsinntrykket i rommet. Med en innsparklingsventil kan overgangen mellom ventil og himling bearbeides sammen med resten av overflaten. Resultatet er et rammeløst uttrykk der ventilasjonen tar liten visuell plass.

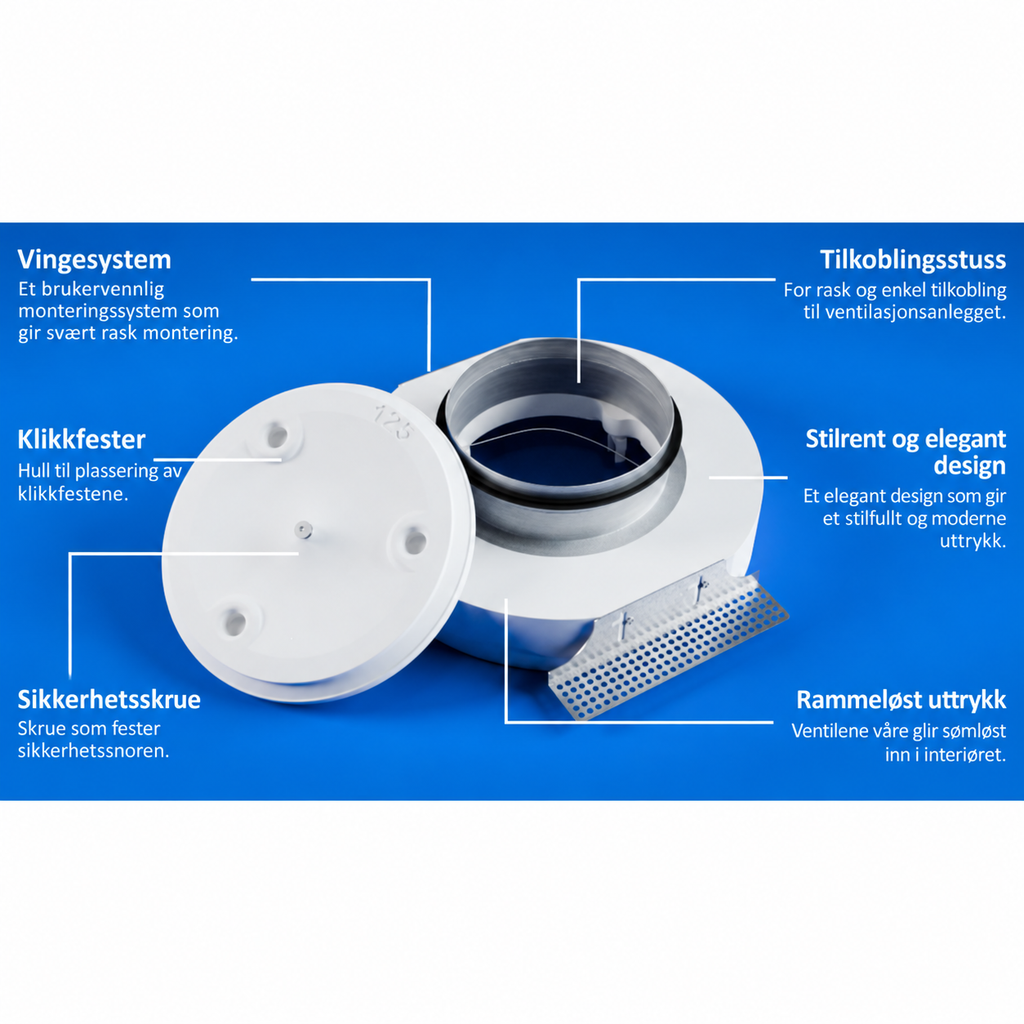

Circle er laget i gipskompositt og kan sparkles, slipes og males. Velger du samme farge på ventilen og taket, får du en sammenhengende overflate med en smal, sirkulær luftspalte rundt frontplaten. Les produsentens produktbeskrivelse av Circle.
Tilluft og avtrekk med samme uttrykk
Ventmann Circle 125 kan brukes både til å tilføre luft og til å trekke luft ut av rommet. Tilluft fører luft fra ventilasjonsanlegget inn i boligen, mens avtrekk fører luft fra rommet tilbake til anleggets avtrekksside. Det gjør det mulig å bruke samme formspråk på ventilene i flere rom.
Plassering og luftmengde må tilpasses rommet og ventilasjonsanlegget. Kanaldiameteren på Ø 125 mm beskriver tilkoblingen; riktig luftmengde må vurderes og innreguleres for den aktuelle installasjonen.
Dette følger med Ventmann Circle 125

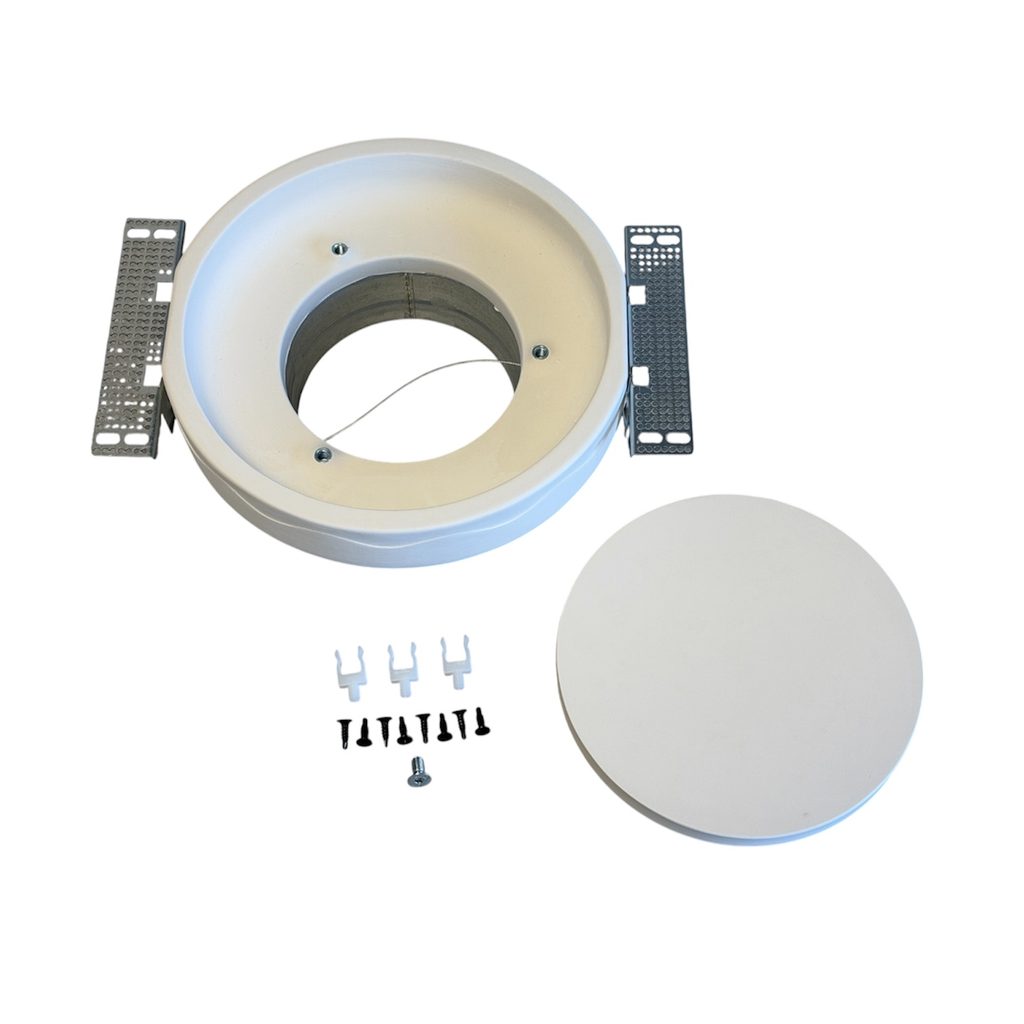

Bildet under viser ventilen med frontplaten tatt av, slik at de medfølgende delene er lette å kjenne igjen. Pakken inneholder:
- Ventilhus med tilkoblingsstuss for Ø 125 mm kanal.
- Rund, avtakbar frontplate.
- To ferdigmonterte monteringsvinger i metall.
- Tre klikkfester til frontplaten.
- Åtte monteringsskruer.
- Sikkerhetswire og én skrue til å feste wiren i frontplaten.
Monteringsvingene holder ventilhuset på plass i himlingen. Klikkfestene holder frontplaten, mens sikkerhetswiren forbinder frontplaten med ventilhuset. De to vingene er festet til huset med fire skruer fra fabrikken, i tillegg til de åtte løse monteringsskruene.
To mål du må kjenne før montering
For Circle 125 er det viktig å skille mellom kanaltilkoblingen og hullet i taket. Tilkoblingen er Ø 125 mm, mens åpningen i gipsplaten skal være Ø 240 mm. Den større åpningen gir plass til ventilhuset som skal sparkles inn.
| Mål | Dimensjon |
|---|---|
| Kanaltilkobling | Ø 125 mm |
| Hullåpning i gipstak | Ø 240 mm |
| Minste klaring til vegg eller hindring | 200 mm, ifølge monteringsanvisningen |
Monteringsvingene har justerbar posisjon for 9,5 mm og 12,5 mm gipsplater samt doble gipsplater. Kontroller himlingens oppbygning og velg riktig vingeposisjon før ventilen festes.
Slik monteres ventilen i et gipstak
Circle 125 kan monteres i en himling der gipsplatene allerede er på plass. Produsenten viser også montering på takprofiler før platene monteres. Her er hovedtrinnene for et eksisterende gipstak:
- Planlegg plasseringen. Kontroller plassen over himlingen, kanalens plassering og avstanden til vegger og andre hindringer. Kanalen skal være ren og uten blokkeringer.
- Skjær ut en åpning på Ø 240 mm. Mål og merk opp før du skjærer i gipsplaten.
- Tilpass monteringsvingene og koble til kanalen. Sett vingene i riktig posisjon for platetykkelsen, og koble ventilens stuss til kanalen på Ø 125 mm.
- Før ventilen inn og fest den. Plasser ventilhuset i åpningen. Fest gjennom gipsplaten og inn i monteringsvingene, slik anvisningen viser. Stram skruene til du kjenner motstand, uten å overstramme.
- Sparkle og mal. Bearbeid overgangen til takflaten og skruepunktene til en jevn overflate. Hold luftspalten og festepunktene for frontplaten fri.
- Sett frontplaten på plass. Fest sikkerhetswiren med skruen og monter frontplaten i klikkfestene. Kontroller deretter at fronten sitter riktig, og at luftmengden er tilpasset anlegget.
Dette er en kort oversikt. Bruk Ventmanns monteringsanvisning for WCIRCLE og WPCIRCLE for tegninger, vingeposisjoner og fremgangsmåten som passer taket og kanaltypen din. Hullmålet Ø 240 mm er bekreftet i anvisningen for WCIRCLE 100/125.
Avtakbar front og enkelt renhold
Frontplaten kan tas av klikkfestene når du trenger tilgang til ventilen. Sikkerhetswiren holder forbindelsen til ventilhuset. Skal frontplaten tas helt ned, kan wiren løsnes ved å skru ut festeskruen. Legg frontplaten trygt mens arbeidet pågår.
Produsenten anbefaler rengjøring med en fuktig klut og uten slipende rengjøringsmidler. En årlig kontroll gjør det enklere å oppdage støv og se at frontplate og fester sitter som de skal.
Få hjelp til å velge riktig ventil
Ventmann Circle 125 passer for deg som ønsker en rund ventil som kan sparkles inn i gipstaket og males sammen med resten av flaten. Planlegg plasseringen og monteringen før taket ferdigstilles, så blir det enklere å få en pen overgang.
Er du usikker på kanaltilkobling, tilluft eller avtrekk? Kontakt oss i Hjemvent, så hjelper vi deg med å finne en løsning til boligen din.
Tekniske opplysninger om deler, hullmål og montering: Ventmann WCIRCLE / WPCIRCLE, monteringsanvisning IN-Cir-LT-EN-V1, side 1–4. Opplysninger om materiale og overflatebehandling: Ventmann Circle produktbeskrivelse.
