Skal du skifte hovedkort PCU-EC 4 i et Systemair ventilasjonsaggregat, må du først kontrollere om aggregatet er levert med eller uten Modbus. Dette er viktig for å velge riktig hovedkort og avgjøre om det eksisterende styrepanelet kan brukes videre.
Slik kontrollerer du om aggregatet har Modbus

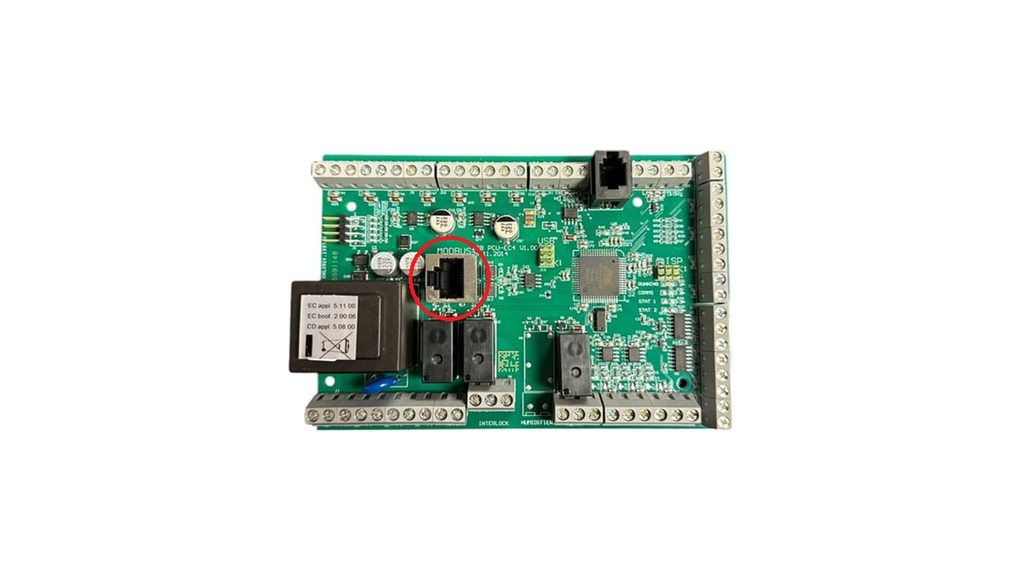

Se på kretskortet i ventilasjonsaggregatet og sammenlign det med bildet.
Modbus-tilkoblingen er markert med en rød ring. Dersom kretskortet ditt har denne kontakten, er aggregatet utstyrt med Modbus.
- Kontakt som vist innenfor den røde ringen: Aggregatet har Modbus
- Ingen slik kontakt på kretskortet: Aggregatet har ikke Modbus
Kontroller dette før du bestiller nytt hovedkort eller styrepanel.
Hvis aggregatet ikke har Modbus
Dersom det gamle PCU-EC 4-kortet ikke har Modbus-tilkoblingen som er markert på bildet, har aggregatet et eldre system uten Modbus.
Ved oppgradering til et nytt hovedkort med Modbus må også det eksisterende styrepanelet skiftes til et kompatibelt CD-styrepanel med Modbus.
CD-styrepanel med Modbus:
https://tommytest-hjemvent.wp3.hcweb.dev/product/cd-4-betjeningspanel/
Før du bestiller
Vi anbefaler at du:
- Kontrollerer betegnelsen på det eksisterende hovedkortet
- Ser etter Modbus-kontakten som er markert på bildet
- Noterer modell og serienummer på ventilasjonsaggregatet
- Kontrollerer hvilket styrepanel som er montert
- Tar et tydelig bilde av hovedkortet dersom du er usikker
Er du usikker på hvilken løsning som passer, kan du sende oss bilde av hovedkortet samt modell og serienummer på aggregatet. Da kan vi hjelpe deg med å finne riktige deler.
Viktig om utskifting
Hovedkortet er en elektrisk komponent i ventilasjonsaggregatet. Strømmen må kobles helt fra før arbeidet begynner. Montering og elektrisk tilkobling bør utføres av en kvalifisert fagperson i henhold til gjeldende regler og produsentens anvisninger.
